浙江新安化工集团股份有限公司新建设研发大楼

分类：经典案例
作者：
来源：
发布时间：2023-12-29
访问量：0

项目概况

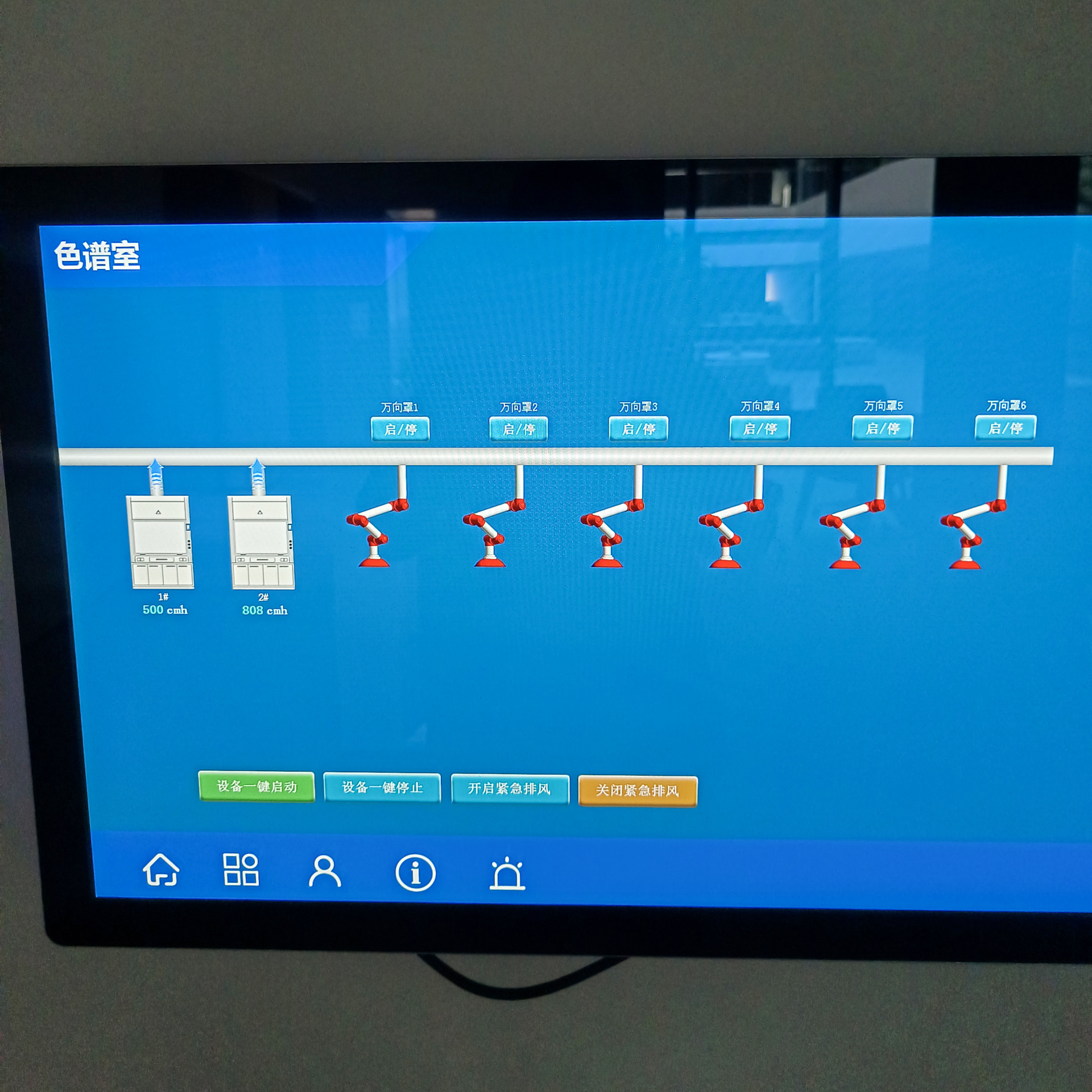

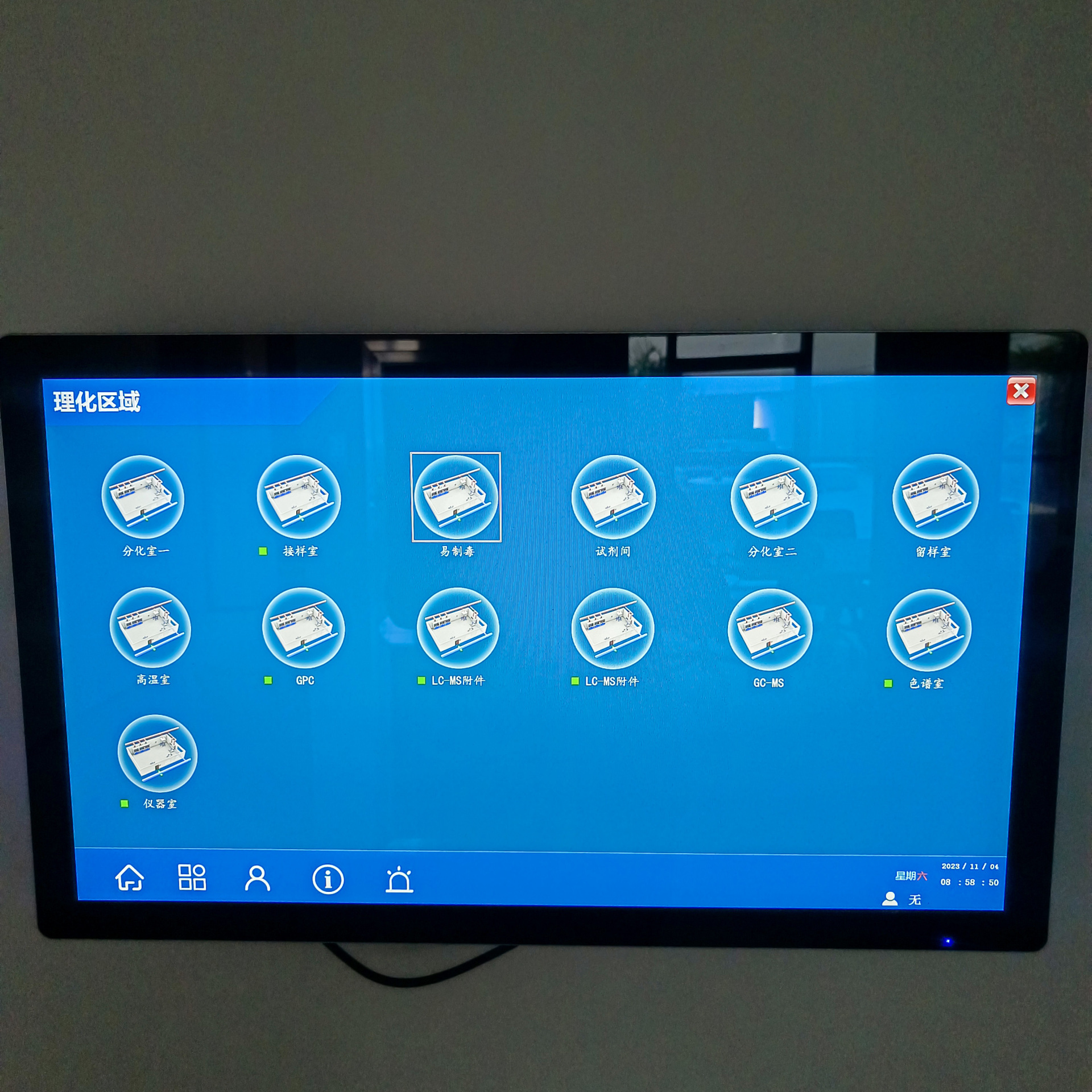

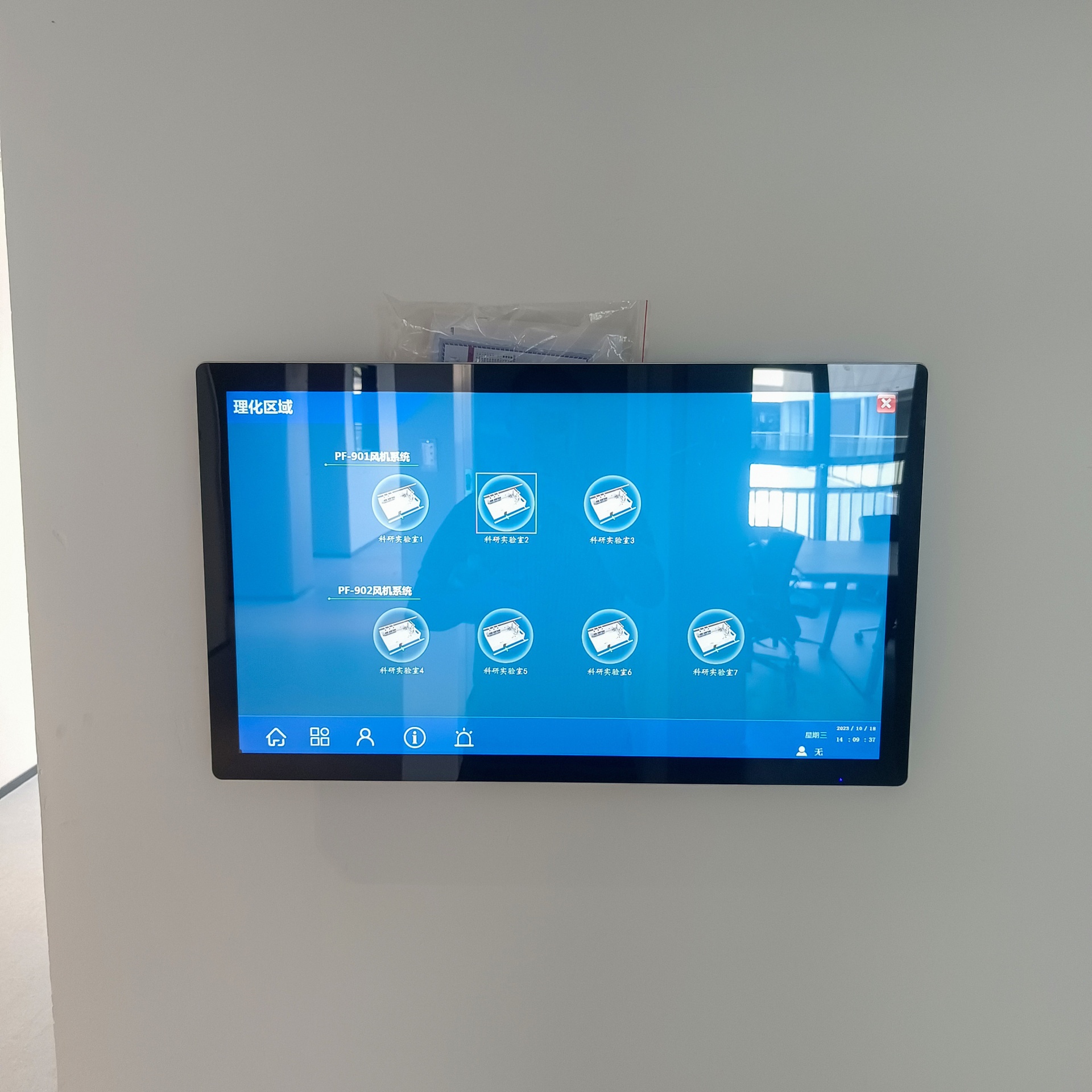

本项目为浙江新安化工集团股份有限公司总部新建设研发实验大楼，项目工程主要在四到九层（八楼除外）共五层，包含实验台、通风柜、排风系统、新风系统、智能化控制系统、气路系统、废气处理的设备及安装。

项目用房
合成实验室、科研实验室、仪器实验室、预留实验室。

项目目标
规模适宜、功能适用、装备适度，经济合理、安全环保。成为节能环保、环境优美、安全前卫的研发实验室。

排风系统情况
•本项目共采用5套排风系统；

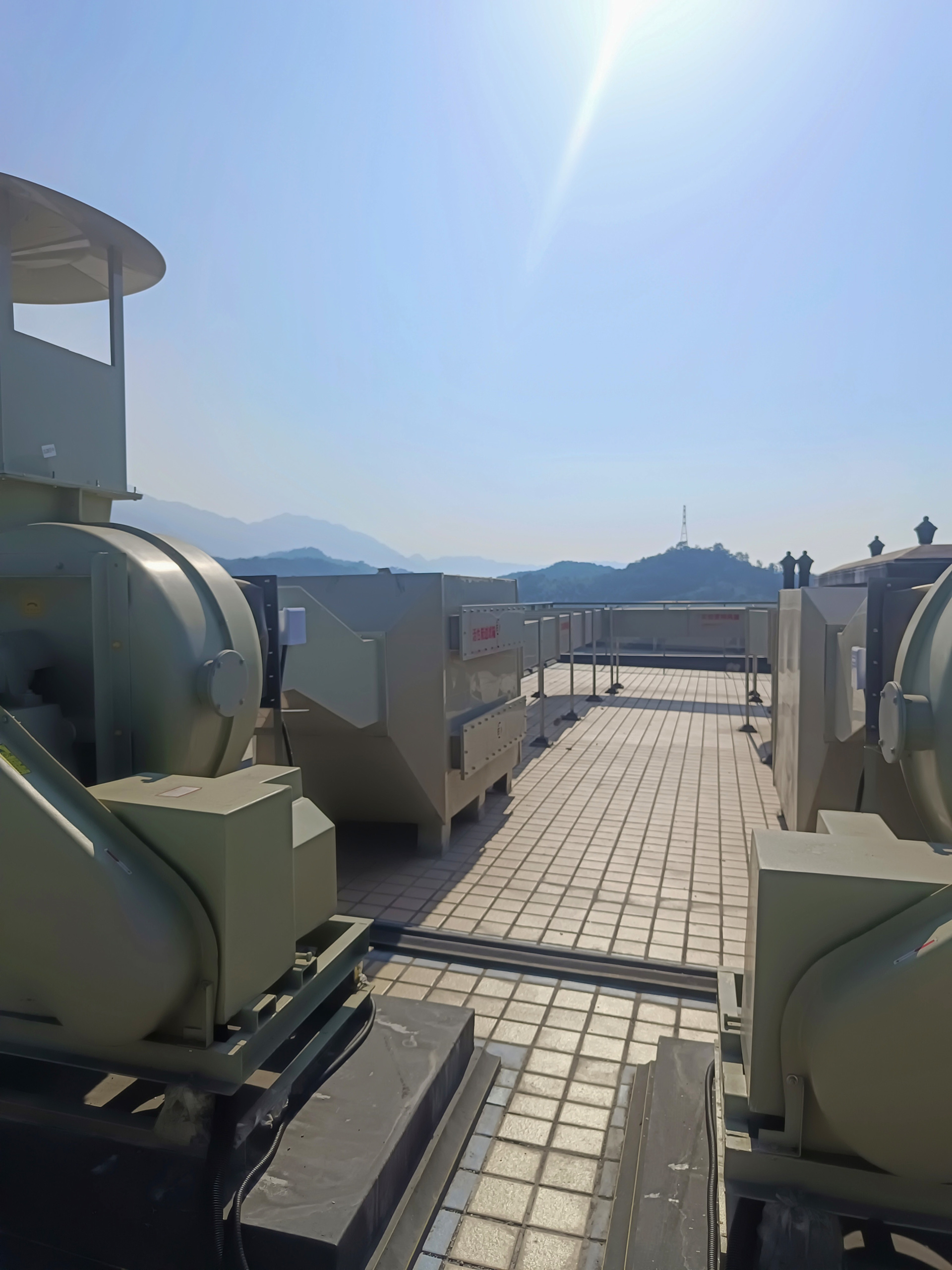

•所有排风从室内做风井上至楼顶，屋面高空排放；
•4~7层、9层，每层为一套排风系统；8层为预留；

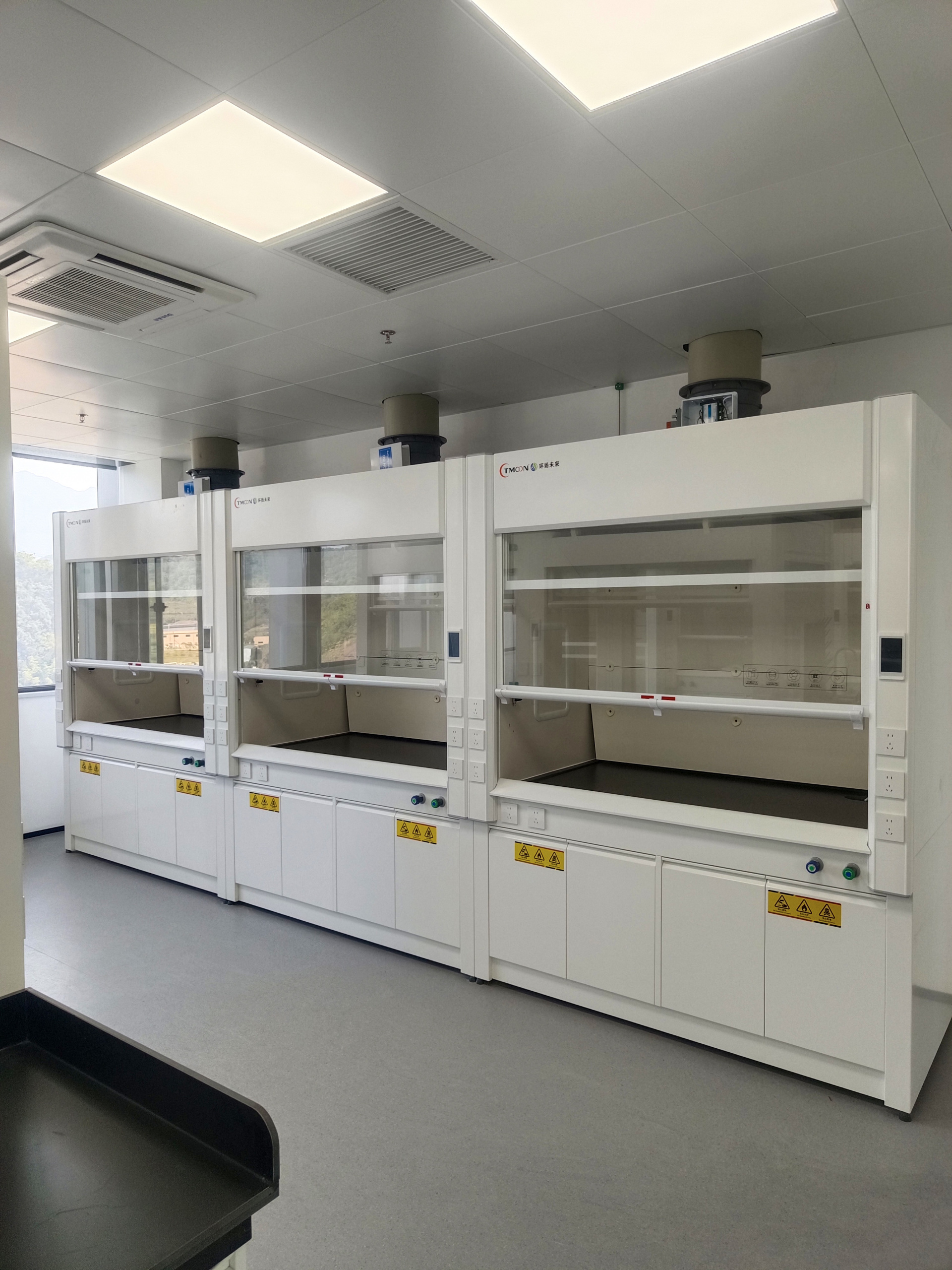

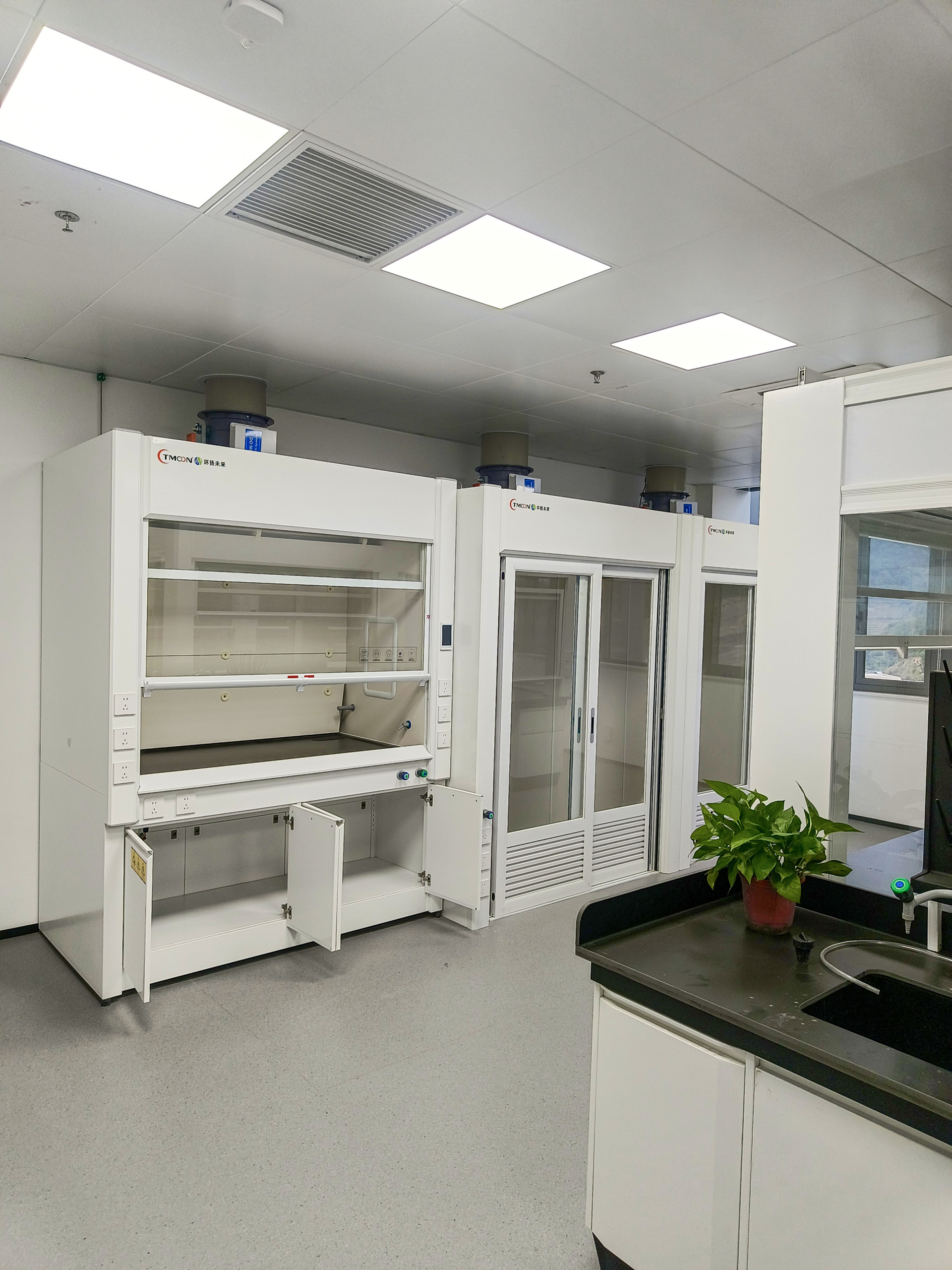

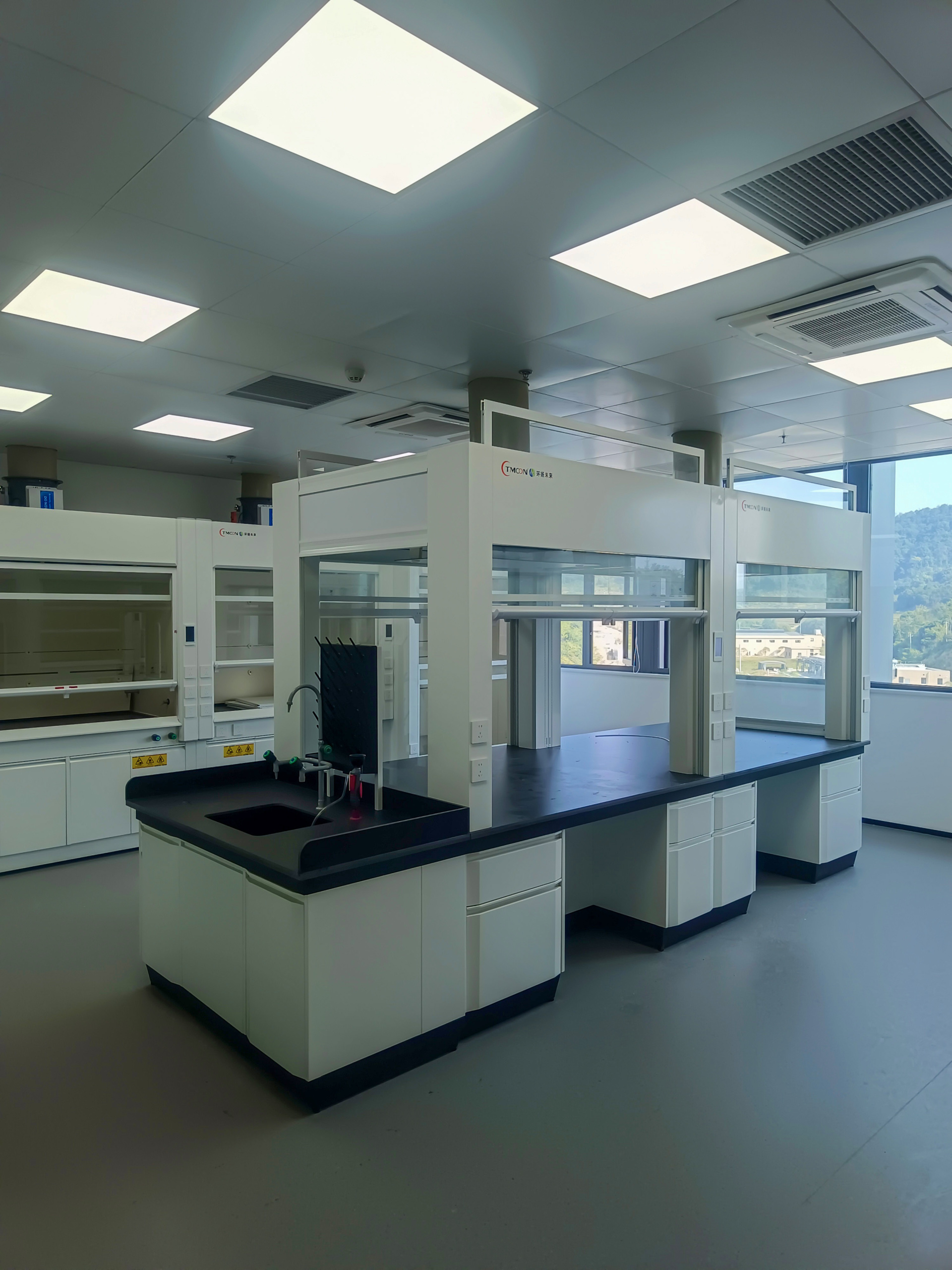

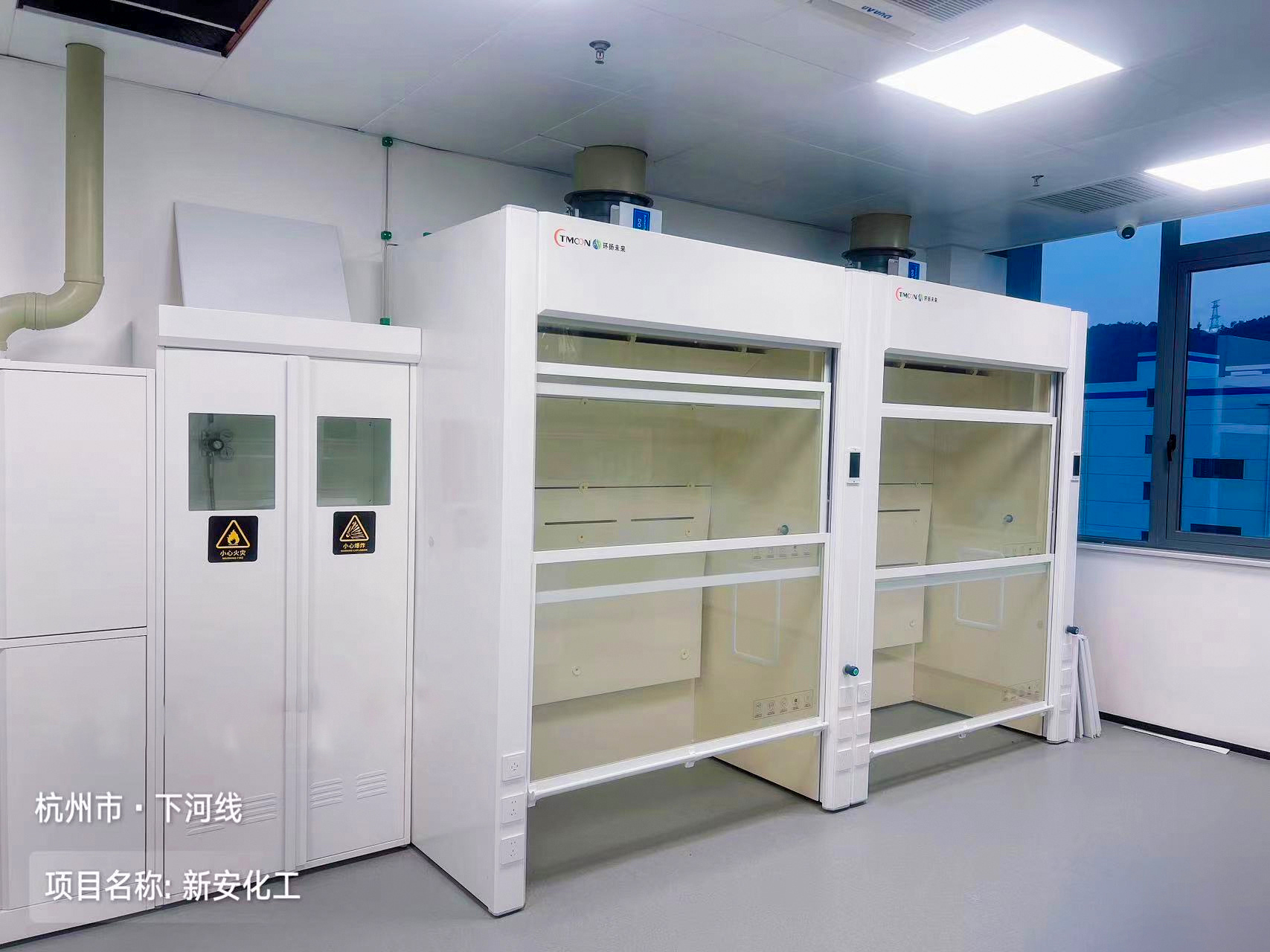

•通风柜采用VAV变风量蝶阀精准控制排风，保持面风速恒定；

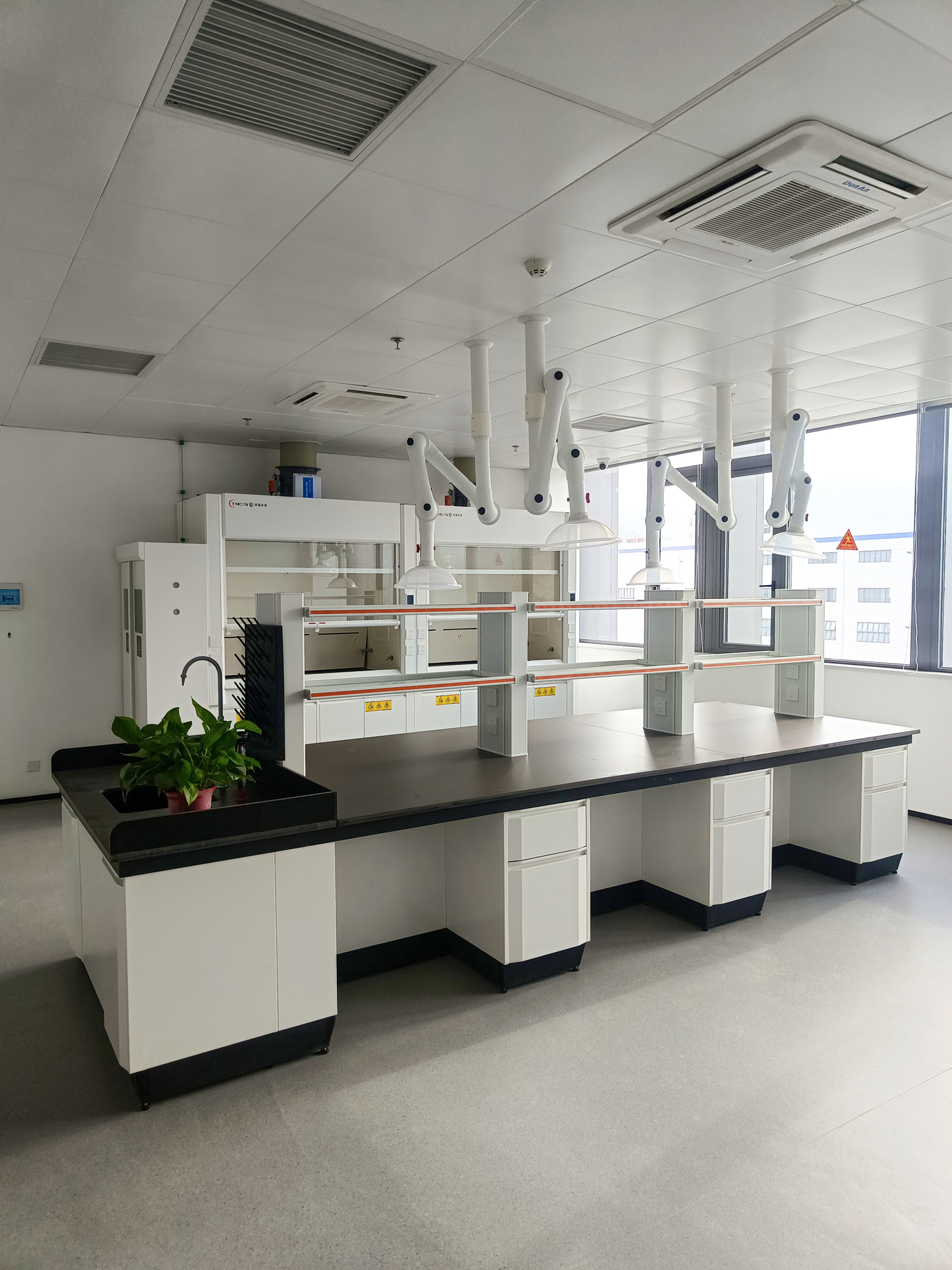

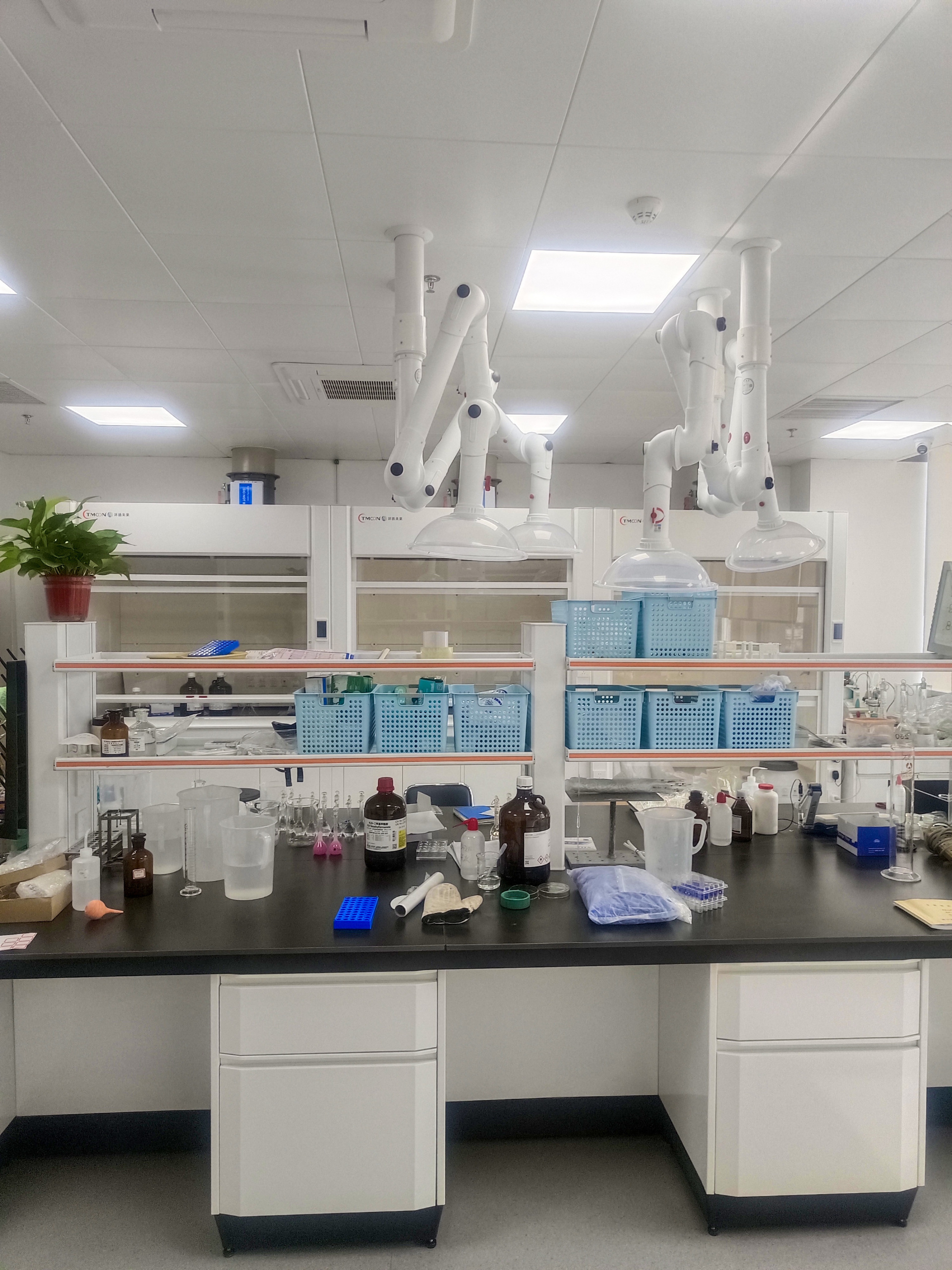

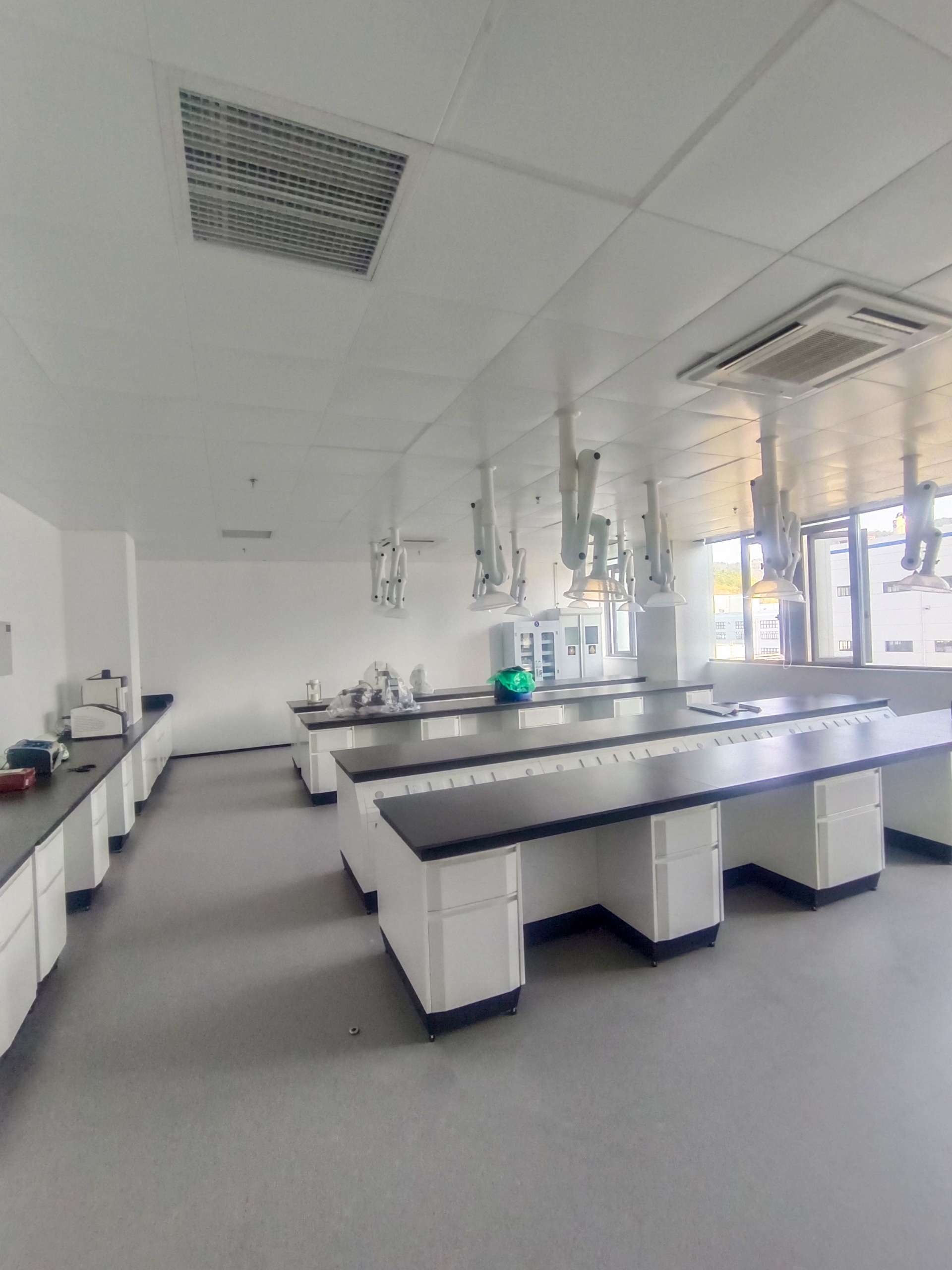

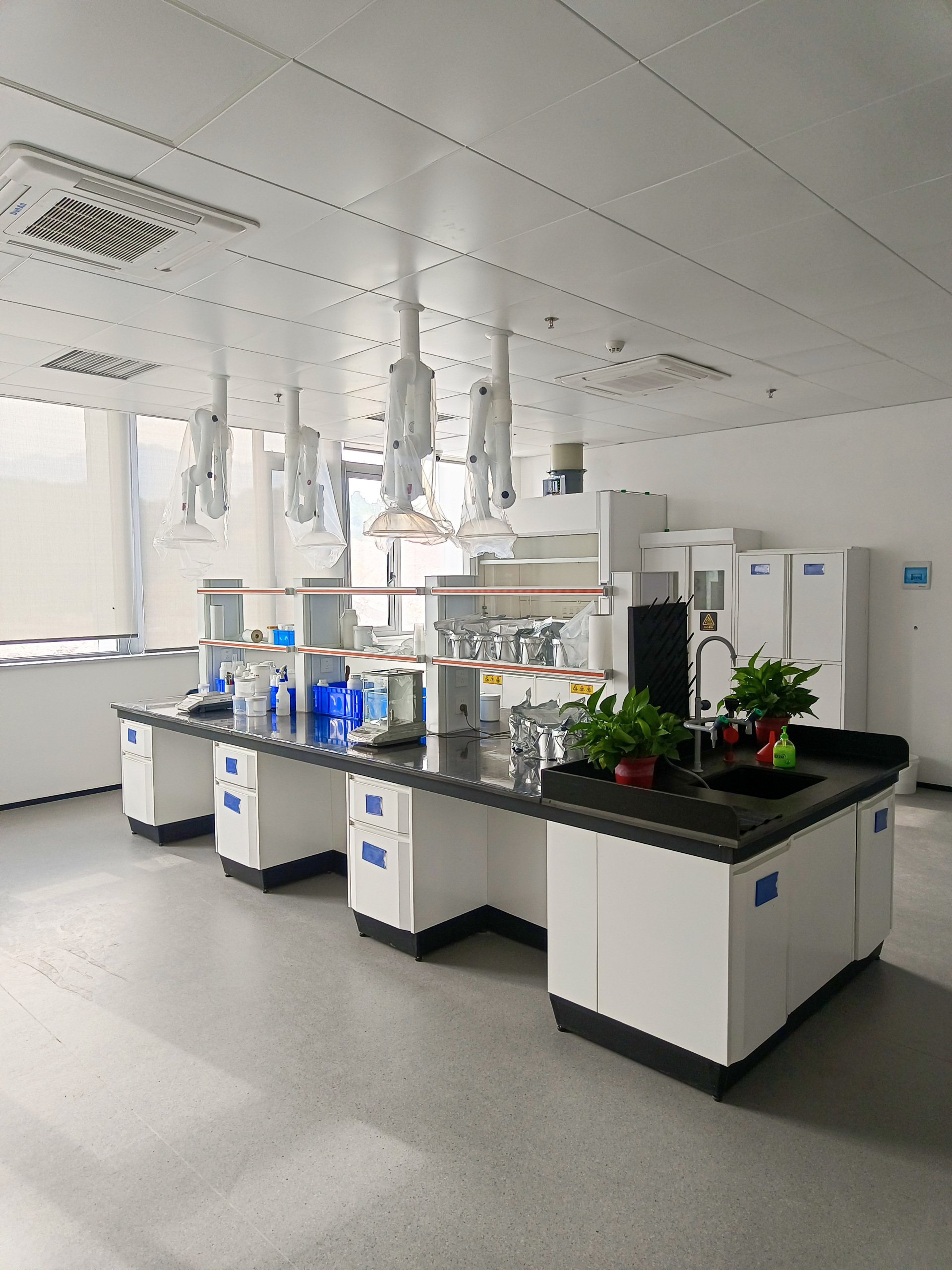

•万向排风罩、原子罩、排风试剂柜采用定风量蝶阀或手动蝶阀控制排风开启/关闭；

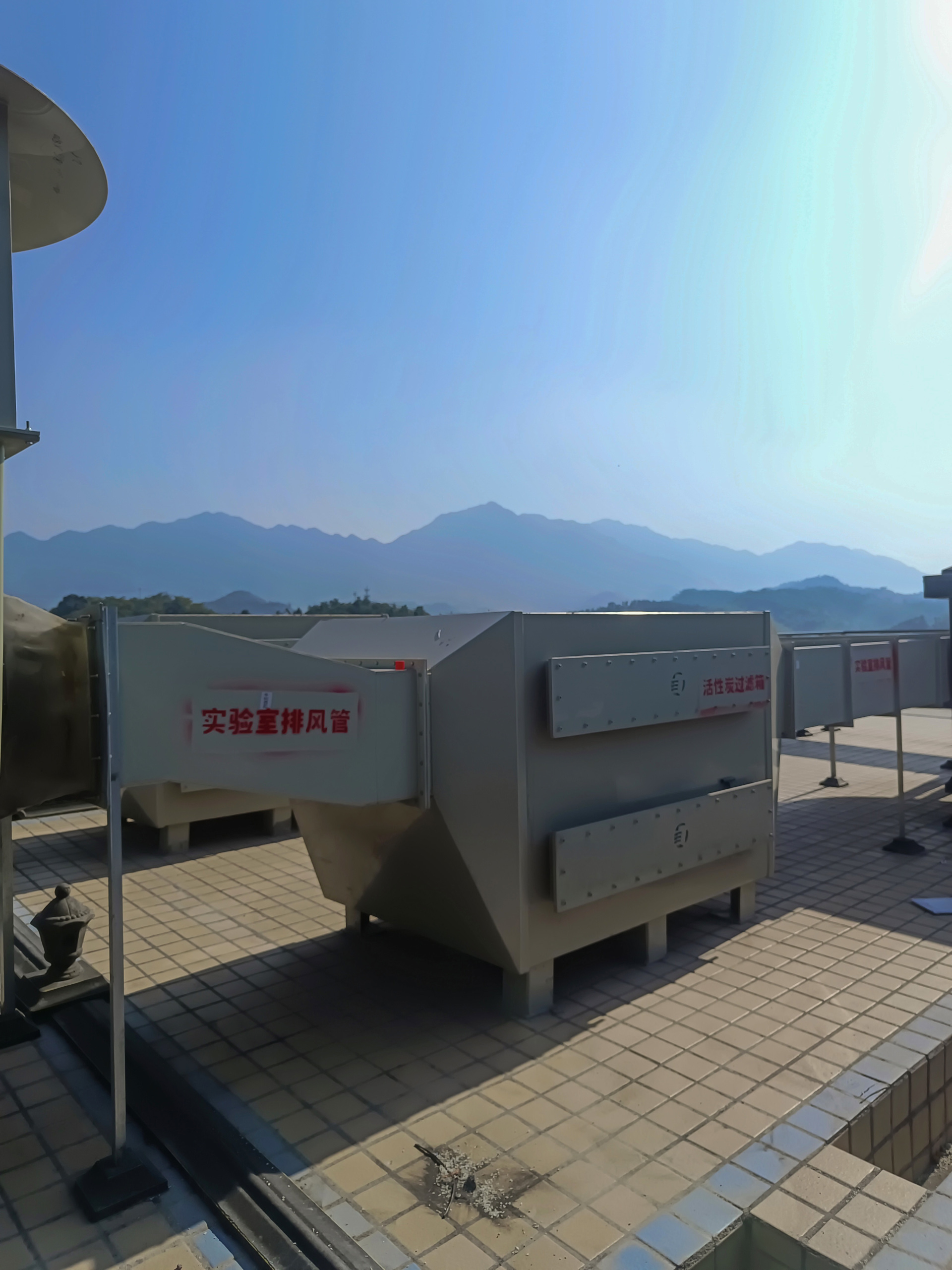

•排风系统末端负压段增加活性炭过滤器，处理后的废气再通至喷淋塔；
•补风采用新风预处理空调，将室外空气经过降温及除湿后送入室内，与室内空气混合，保证室内微负压的状态；

项目重点难点1
原建筑层高有限，且实验室内通风柜数量较多、排风管及新风补风管道尺寸较大，并与消防管道、线缆线槽、给排水管道等交叉，管路系统冗杂，整体布局错综复杂，施工难度大。
项目解决方案1
根据BIM模型确认的机电管线排布，通过数据快速导出支吊架形式，经过强度计算，根据结果进行支吊架型材选型设计，制作装配式组合支吊架，在施工现场仅需要简单机械化拼装即可成型，减少现场测量、制作工序，降低材料损耗率和安全隐患，实现现场绿色、节能。

➢ 主要技术优先性在于：标准化、简易安装、施工安全、节约能源、保护环境、坚固耐用、效果美观

项目重点难点2
本次项目实验室通风柜数量较多，排风量较大，能耗较高。当通风柜开启时，房间内会产生巨大负压，亦无法保证实验人员、实验过程的安全可靠。
项目解决方案2:
➢ 采用变风量变频控制系统，最大化减少排风量，减少能耗。
➢ 增加新风补风机，并与排风机变频联动进行补风，在保持室内微负压的状态下，保证通风系统的正常运转。

项目重点难点:
➢ 本次项目，我司涉及的施工包含：实验台安装、风机及管道设备安装。多施工单位在同区域施工产生施工交叉较多，对人员安全、工程质量与进度均有一定影响。
项目解决方案:
➢ 与其他施工单位做好沟通，合理规划施工进度、排布施工工序，有序保质的完成交叉面施工。
➢ 我司严格执行公司“EHS”管理制度，对施工现场一切隐患提前识别，并落实每日安全教育。
➢ 对于已完成的成品、半成品，做好相关保护措施，并贴好警示牌，加强施工现场巡检工作。

该项目建成投用后助力化工产业高质量发展。
